一、总述

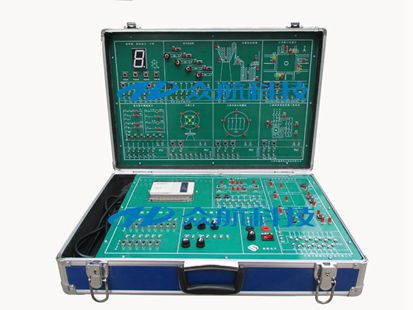

      PLC可编程控制器模拟实验箱是为配合高职、中职《可编程控制器技术》课程的教学而设计、开发的配套实验装置。本装置集可编程控制器、编程器、模拟实验模块于一体，可以形象、直观地进行可编程控制器的基本指令练习以及多个典型工业控制过程的模拟。本实验箱的采用模块式结构，容纳了尽可能多的实验项目，并能很方便地进行实验扩展。PLC主机可按用户要求选配三菱FX、欧姆龙CPM1A、西门子S7-200系列，可充分满足教学实验大纲的要求，也可用于PLC控制实验、科研开发等领域。

二、技术条件：

      工作电源：220V/380V   ±5% 50Hz

      工作环境：温度-10℃～40℃，湿度85%RH(25℃)，海拔<4000m

      整机容量：≤600VA

      外型尺寸：480（L）×340（W）×120（H）mm（尺寸仅供参考，PLC主机不同实验箱尺寸有差别）

 三、实验箱基本配置及指标：

       实验箱采用模块化设计，有电源控制、PLC主机、数字量输入输出、DC24V电源等。实验项目采用模块式结构，各模块均可与PLC连接后独立完成相应实验，既能充分满足当前需要，又便于以后扩展。主机部分面板采用2mm环氧树脂板，实验模块部分面板采用2mm厚单面环氧树酯敷铜板。外形美观，坚固耐用。实验插接线采用高纯度多股铜线，手感好、耐弯折，插头采用可叠插可拆装式结构，便于维修。面板接线插座采用自锁紧式插座，接触电阻小、防氧化、防锈蚀，使用寿命长。

四、可选实验项目：

1、基本指令编程练习

2、LED 数码显示控制

3、抢答器实验

4、十字路口交通灯控制

5.天塔之光演示

6、四节传送带模拟控制

7、电梯控制系统模拟控制

8、步进电动机模拟控制

9、水塔液位模拟控制

10、三相异步电动机星/三角（Y/Δ）换接启动模拟控制

以下是选配实验：(配置子板来完成)

11、机械手动作模拟控制

12、装配流水线模拟控制

13、混合装置模拟控制

14、邮件分拣机模拟控制

15、自控轧钢机模拟控制

16、自控成型机模拟控制

17、礼花之光演示

18、卸料小车控制模拟

19、加工中心刀具模拟控制

20、直流电机正反转控制模拟
